接着系あと施工アンカー（ケミカルアンカー）とは？

あと施工アンカーの基本概念と分類

建築や土木、設備工事の現場において、コンクリート構造物が硬化した後に、機器や部材を取り付けるための固定具を設置する工事を「あと施工アンカー」と呼びます。あらかじめコンクリートを打設する前に埋め込んでおく「先付けアンカー」に対し、設計変更への柔軟な対応や、既存建物のリニューアル・耐震補強工事において欠かせない技術となっています。

このあと施工アンカーは、大きく分けて「金属系アンカー」と「接着系アンカー（通称：ケミカルアンカー）」の2種類に分類されます。金属系アンカーは、コンクリートに開けた穴の中で金属製のスリーブを拡張させ、その摩擦力や引っかかりによって固定するメカニズムです。一方、接着系アンカーは、カプセルや注入ガンを用いて穴の中に化学固着剤（樹脂）を充填し、ボルトや異形棒鋼を化学反応によって一体化させる方式を指します。

接着系アンカー（ケミカルアンカー）が選ばれる理由とメリット

接着系アンカーが多くの重要構造物や過酷な環境で選ばれる最大の理由は、その「高い固着力」と「コンクリートへの負担の少なさ」にあります。金属系アンカーは拡張時にコンクリート内部へ強い「拡張過重（押し広げる力）」をかけるため、アンカー同士の距離が近い場所（相互間隔）や、コンクリートの端に近い場所（へりあき寸法）での施工では、コンクリートがひび割れたり欠損したりするリスクが生じます。

これに対して接着系アンカーは、樹脂の硬化によってコンクリートの孔壁（穴の側面）とボルトを化学的に接着・一体化させるため、内部への不要なストレスがほとんど発生しません。これにより、へりあき寸法や相互間隔を狭めることが可能となり、狭いスペースでも高密度にアンカーを配置できます。さらに、経年劣化による緩みが少なく、振動や衝撃を受ける機械基礎の固定、さらには耐震補強における固着具として非常に高い信頼性を誇ります。孔内が樹脂で満たされるため、気密性や水密性が高く、内部のボルトをサビから守る防食効果がある点も大きなメリットです。

カプセル方式ケミカルアンカーの特徴と仕組み

カプセル方式の基本構造と固まる原理

接着系あと施工アンカーの中で、最も古くから広く普及しているのが「カプセル方式」です。これは、ガラス管や強靭なプラスチックフィルムで作られた小さなカプセルの中に、あらかじめ計量された主剤（主にエポキシアクリレート樹脂やポリエステル樹脂）と、硬化剤が別々の空間（同軸上の内管と外管、あるいは仕切り）に分けて密封されている製品です。

このカプセルをコンクリートの穿孔（穴あけ）された孔内へ挿入し、その上から全ネジボルトや異形棒鋼などのアンカー筋を回転・打撃させながら突き刺します。このとき、ボルトの先端や回転力によってカプセルの容器が粉々に破壊され、内部の主剤と硬化剤が強制的に攪拌（かくはん）されます。混ざり合った樹脂はすぐに化学反応（重合反応）を起こし、短時間で強固なプラスチックへと変化します。カプセルの破片自体も骨材（フィラー）の一部として樹脂の中に巻き込まれ、全体の強度を補強する役割を果たします。

注入方式（ガンタイプ）との違い・使い分け

接着系アンカーには、カプセル方式のほかに、専用のディスペンサー（ガン）を使って２液の樹脂をノズル内で混合しながら直接穴に充填する「注入方式」が存在します。これら2つの方式は、施工規模や現場の状況によって明確に使い分けられます。

カプセル方式の強みは、「配合ミスが構造的に起きない」という点と、「1本あたりの施工スピードの速さ」にあります。カプセル内に正確な分量の主剤と硬化剤が封入されているため、現場で樹脂の計量や混合バランスを気にする必要がありません。また、ボルトを打ち込むだけで攪拌まで同時に完了するため、床面や壁面への標準的な施工において非常に高い効率を発揮します。

一方で注入方式は、自由な深さの穴に対応できる点や、ボルト形状を選ばない（頭付きボルトなど）という柔軟性がありますが、樹脂の無駄が出やすく、ノズル内での硬化管理が必要です。定型のボルトを大量かつ確実に、かつスピーディーに設置したい現場においては、カプセル方式が圧倒的に優位となります。

カプセル方式の種類：回転・打撃型と打込み型の違い

回転・打撃型カプセルの特徴

カプセル方式ケミカルアンカーは、ボルトを挿入する際の方法によって大きく2つのタイプに分類されます。その一つが「回転・打撃型」です。このタイプは、主にガラス管を容器として使用しているものが多く、施工にはハンマードリルなどの電動工具と、ボルトを保持するための専用ソケット（アタッチメント）を使用します。

施工時には、カプセルを入れた穴に対して、ハンマードリルの「回転」と「打撃」の双方の力を利用してボルトを最深部まで挿入します。高速な回転と細かな打撃によって、ガラス管が極めて細かく粉砕され、内部の樹脂と硬化剤が均一かつ完璧に攪拌されます。非常に強固な固着力を安定して発揮できるため、中口径から大口径のボルト、さらには高い引抜強度が要求される主要な構造部材の固定に多く採用されています。ただし、施工には必ず電動工具と対応するボルト（先端が斜めにカットされているなど攪拌しやすい形状のもの）が必要となります。

打込み型カプセルの特徴

もう一つのタイプが「打込み型」です。こちらはガラス管ではなく、柔軟性と強度を併せ持つプラスチックフィルム（あるいは金属箔のカプセル）などで樹脂が包まれている製品が多く見られます。その名の通り、電動工具による回転力を必要とせず、手ハンマー（玄能）やハンマードリルの「打撃（ハツリ）モード」だけでボルトを直線的に打ち込む方式です。

打込み型カプセルの中には、あらかじめ硬化剤が細かなカプセル状になって主剤の中に分散しているものがあり、ボルトが突き刺さる際の強烈な圧縮・剪断（せんだん）ストレスによって硬化カプセルが潰れ、反応が始まります。この方式のメリットは、先端形状が平らな一般的なボルトや、異形棒鋼（JIS鉄筋）をそのまま現場でカットして使用できる点にあります。また、回転専用の工具やソケットが不要なため、足場が狭い場所や上向きの施工、電源の確保が難しい現場でも手軽に扱えるという高い利便性を持っています。

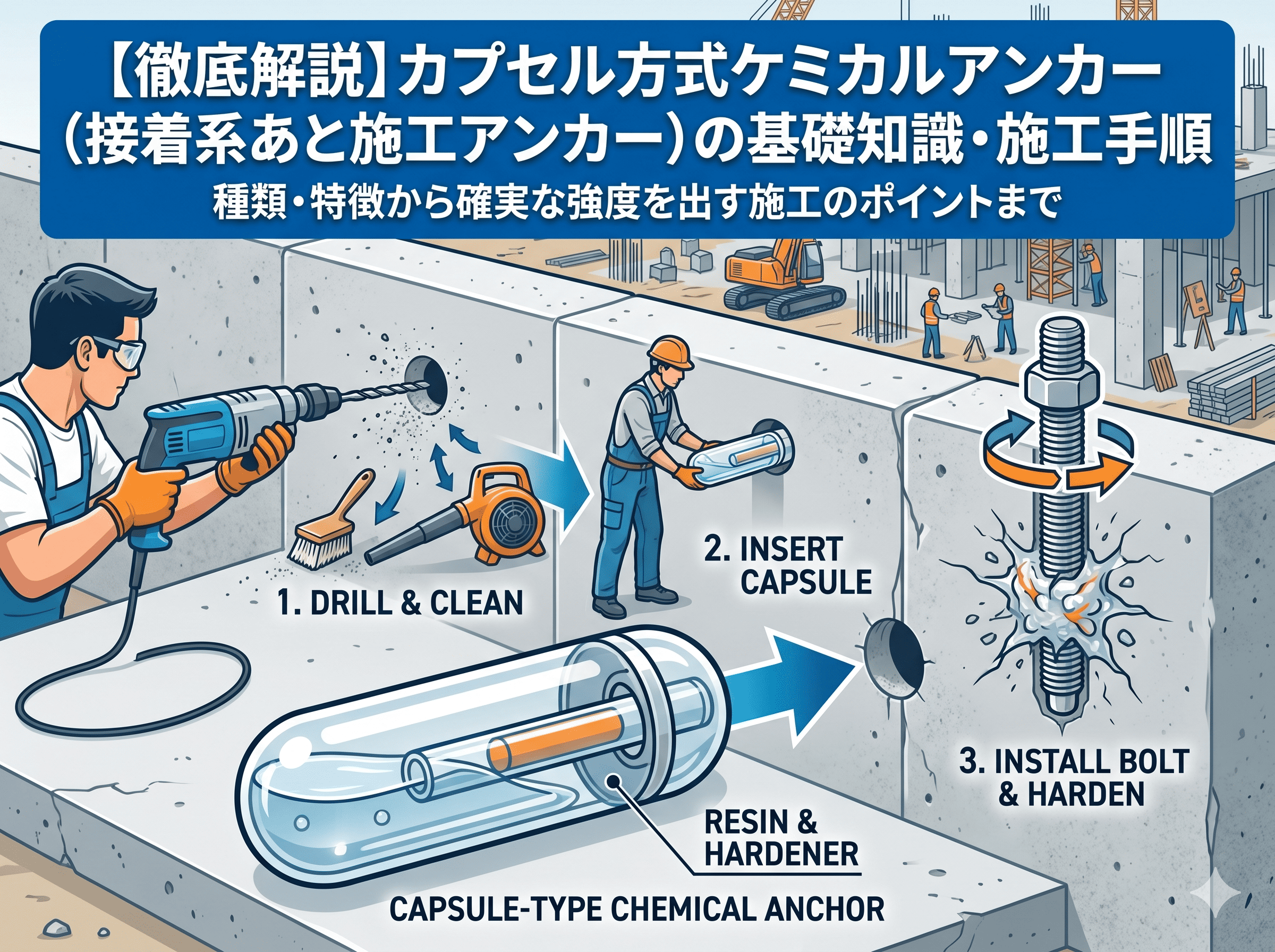

【確実な強度を出す】カプセル方式の正しい施工手順

ステップ1：下穴の穿孔（ドリルでの穴あけ）

ケミカルアンカーの施工において、最も基礎でありながら全体の品質を左右するのが最初の「穿孔（せんこう）」工程です。対象となるコンクリート面に対して、指定された品番のカプセルに適した「ドリル径」と「穿孔深さ」を正しく選定し、ハンマードリル等を用いて垂直に穴をあけます。

この際、穴の深さが浅すぎるとボルトの埋込長さが足りずに十分な引抜強度が出なくなり、逆に深すぎるとカプセル内の樹脂量が相対的に不足し、穴の入り口付近に未充填の隙間ができてしまいます。ドリルビットには必ずマーキング（ストッパー）を施し、規定の深さを正確に一定に保つよう慎重に穴あけを行います。

ステップ2：孔内清掃（ブロワーとブラシによる粉塵除去）

カプセル方式を含む接着系アンカーの施工で、最も重要であり、絶対に手を抜いてはならないのが「孔内清掃」です。穴をあけた直後の孔内には、コンクリートの微細な削り粉（粉塵）が大量に付着しています。この粉塵を残したままカプセルを挿入すると、硬化した樹脂がコンクリートの母材ではなく、壁面の粉塵と接着してしまい、アンカーが簡単に抜け落ちる原因（強度低下）になります。

正しい清掃手順は、まず「ブロワー（または集塵機）」を用いて孔内の奥深くから粉塵を吹き飛ばします。次に、孔壁にこびりついた粉塵を「ワイヤーブラシやナイロンブラシ」でゴシゴシとこすり落とします。そして再度、ブロワーで浮いた粉塵を完全に排出します。この「吸排（ブロワー）→ブラシ→吸排（ブロワー）」の工程を最低でも2〜3回以上、孔内から白い粉が出なくなるまで徹底的に繰り返すことが、カタログスペック通りの強度を発揮させるための絶対条件です。

ステップ3：カプセルの挿入とボルトの埋込み

孔内清掃が完了したら、カプセルの向き（一般的には上下や表裏の指定を確認）を正しく合わせて穴の奥まで挿入します。その後、ボルトをセットして埋込みを開始します。

回転・打撃型の場合は、ボルトの先端をカプセルに当て、ハンマードリルを始動させて回転と打撃を与えながら、あらかじめボルトに印をつけておいた「埋込深さマーク」がコンクリート表面に達するまで一気に挿入します。マークに達したら、すぐに工具の回転を停止させなければなりません。マークに到達した後も工具を回し続けると、せっかく混ざり合って硬化が始まりかけた樹脂の分子チェーンを切断してしまい、著しい強度低下を招くためです。打込み型の場合も同様に、ハンマーなどで一気に叩き込み、規定の深さでピタリと止めます。

ステップ4：硬化養生（硬化時間の目安）

ボルトの埋込みが完了した直後は、穴の周囲から余剰な樹脂が少しだけ盛り上がってきている状態が理想的です。ボルトが規定の位置に収まったら、ここからは「硬化養生」の期間に入ります。

樹脂が完全にカチカチに固まるまでの間は、ボルトに触れたり、衝撃を与えたり、角度を変えようと力を加えたりすることは絶対に厳禁です。硬化時間は施工時の「コンクリートの温度」によって大きく変動します。夏場であれば15分〜30分程度で硬化することもありますが、冬場の氷点下に近い環境では数時間、あるいは一昼夜の養生が必要になる場合もあります。必ず使用する製品のパッケージや取扱説明書に記載されている「温度別硬化時間タイムテーブル」を確認し、完全に硬化したことを確認してから、ナベ頭やナットの締め付け（器具の取付）を行ってください。

施工時の重要注意点とトラブル対策

清掃不足による「強度低下」のリスク

あと施工アンカーの不具合事象（引き抜け脱落事故など）を調査すると、その原因の大部分が「孔内の清掃不足」に起因しています。見た目にはしっかりとボルトが固まっているように見えても、内部では樹脂がコンクリート粉を巻き込んで「イモハンダ」のような脆弱な層を作っているケースがあります。

手動のポンプレベルの清掃では奥の粉塵を排出しきれないことが多いため、可能な限り電動ブロワーや専用の集塵システムを使用することが推奨されます。また、雨天時などで孔内に水が溜まっている場合、一般的なカプセルアンカーは使用できません（耐水性・水中施工用の特殊な製品を除く）。水が含まれると樹脂の化学反応が阻害され、全く固まらないトラブルに発展するため、天候と孔内乾燥状態の確認は必須です。

温度管理と硬化時間（夏期と冬期の違い）

化学反応を利用する接着系アンカーは、周囲の熱（温度）に極めて敏感です。温度が高いほど反応は急激に進み、温度が低いほど反応は遅くなります。

• 夏期の施工注意点： 反応が非常に早いため、ボルトを挿入している最中にみるみる樹脂が固まり始め、所定の深さまで入りきらなくなる「可使時間（作業可能時間）の超過」というトラブルが起きやすくなります。カプセルを直射日光の当たる場所に放置せず、日陰や冷暗所で保管しておく工夫が必要です。
• 冬期の施工注意点： 反応が著しく遅くなるため、標準的な養生時間でお荷物をかけてしまうと、未硬化のままボルトが抜けてしまいます。また、コンクリート温度が5℃以下や0℃を下回る場合は、凍結による硬化不良を防ぐため、冬期専用の硬化促進タイプ（寒冷地用カプセル）を選択するか、現場の温度管理（保温など）を徹底する必要があります。

ボルトの形状とマーク（埋込深さの管理）

カプセル方式を使用する際は、使用するボルトの選定にも注意が必要です。特に回転・打撃型では、ボルトの先端が「寸切り（平らな切断面）」のままだと、カプセルを効率よく破砕できず、樹脂の攪拌が不十分になる恐れがあります。通常は、先端が45度にカットされたケミカル専用ボルトを使用します。

また、施工前にすべてのボルトに対して、コンクリート面とツライチ（フラット）になるべき位置へマジックなどで「埋込深さマーク」をつけておく作業を怠ってはいけません。カプセルが不透明な穴の中でどのように潰れているかは目視できないため、このマークだけが「正しく奥まで到達したか」を証明する唯一のチェックラインとなります。

まとめ：カプセル方式ケミカルアンカーを正しく選定・施工するために

カプセル方式ケミカルアンカーは、コンクリート構造物に対して強力かつストレスフリーな固定を可能にする、非常に優れた接着系あと施工アンカーです。1本あたりの樹脂量が最適にコントロールされているため、手軽に安定した高い強度を得られるのが大きな魅力です。

しかし、その優れた性能を100%引き出すためには、以下の3つの原則を徹底することが不可欠です。

1. 確実な穿孔管理： 規定のドリル径と正確な深さを維持すること。
2. 完璧な孔内清掃： ブローとブラシの手間を惜しまず、粉塵を完全に除去すること。
3. 厳密な養生管理： 施工時の温度に応じた正しい硬化時間を守り、硬化中は一切の刺激を与えないこと。

固定する対象物の重量や、施工現場の道具環境に合わせて「回転・打撃型」と「打込み型」を正しく使い分け、安全で信頼性の高いアンカー工事を実現してください。
