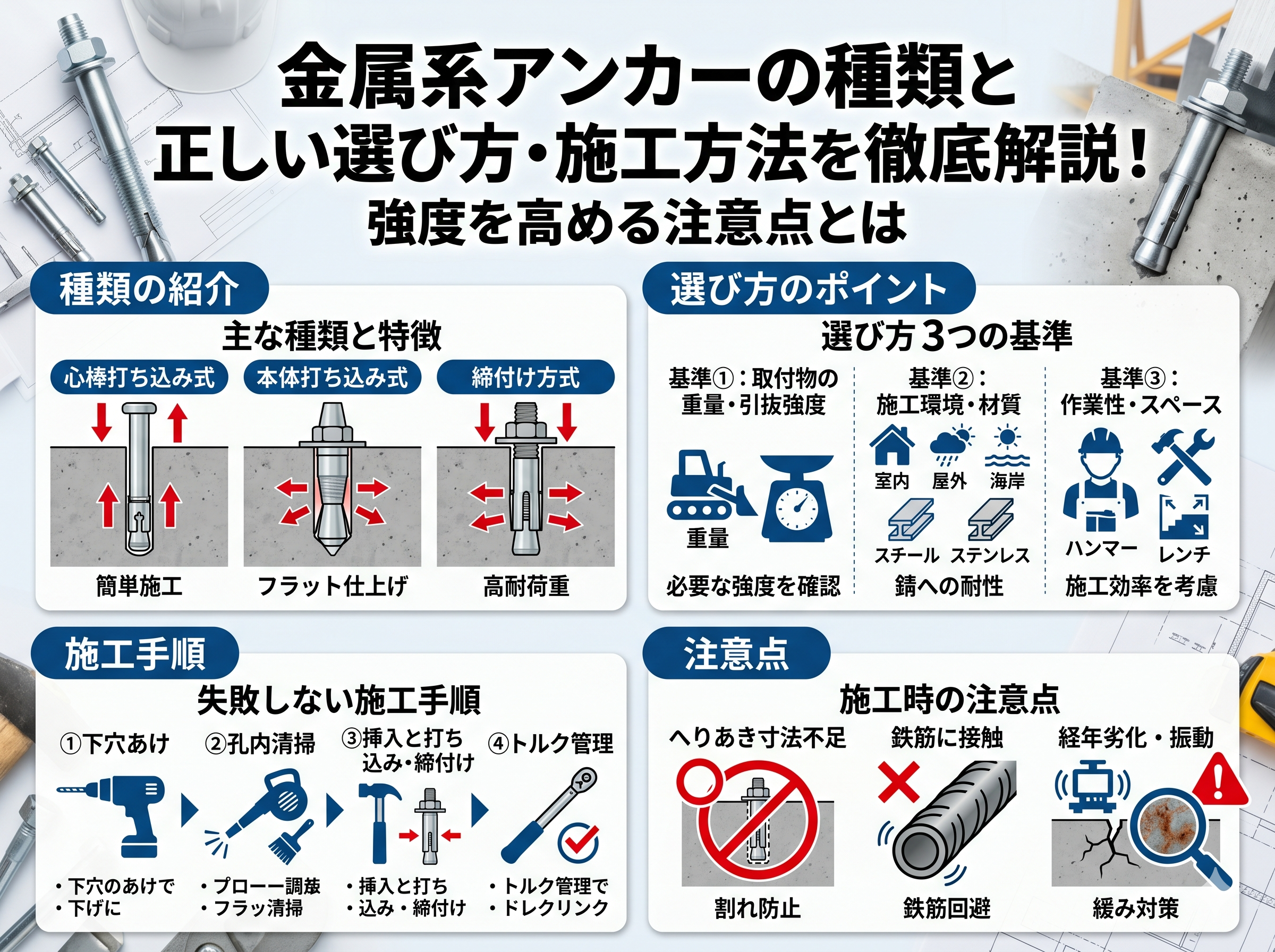

1. 金属系アンカーとは？基礎知識とコンクリートへの固定メカニズム

1-1. 金属系アンカーの定義と役割

金属系アンカーとは、コンクリートやモルタル、ブロックなどの強固な構造物に対して、物品や設備機器、部材などを確実かつ強固に固定するための金属製の緊結材（アンカーボルト）のことです。通常の木ネジやビスとは異なり、コンクリートのように柔軟性のない硬質な素材に対して、後から（構造物が硬化した後に）施工できる「あと施工アンカー」の代表格として知られています。

主な役割は、構造物と取付物の一体化を図り、重労働な設備機器の自重や、地震・強風などの外力によって発生する「引抜力（引き抜こうとする力）」や「剪断力（横にズラそうとする力）」に耐えることです。建築骨組の固定から、配管・ダクトの吊り下げ、避難階段の設置、工場機械の据え付けにいたるまで、安全性が強く求められる現場において欠かせない主要資材となっています。

1-2. なぜ抜けないのか？固着（保持力）の仕組み

金属系アンカーがコンクリートに強固に固定され、容易に抜けない理由は、その独特な「拡張（メカニカル）メカニズム」にあります。金属系アンカーの多くは、先端部分が割れた筒状の「スリーブ」や、内部・外部に配置された「コーン（テーパー形状の部品）」で構成されています。

施工時にハンマーで叩く、あるいはボルトを締め付けることによって、内部のコーンが押し込まれるか、あるいは引き上げられます。この作用により、アンカーの先端部が外側へと押し広げられ（拡張し）、あらかじめドリルで開けておいたコンクリートの下穴の内壁に対して、非常に強い力で突っ張るように圧着します。

この時に発生する「摩擦力」と、コンクリートの内壁を物理的に押し広げて引っかかる「噛み合い効果」の2つが組み合わさることにより、強大な保持力（引抜耐力）が生まれるのです。接着剤などの化学反応を利用するケミカルアンカーとは異なり、施工直後からすぐに強度を発揮できる点が金属系アンカーの大きな強みです。

2. 主な金属系アンカーの種類と特徴

2-1. 本体打ち込み式（内部コーン式など）

本体打ち込み式（代表例：内部コーン式アンカーなど）は、アンカー本体の内部にテーパー状のコーンが内蔵されているタイプです。下穴にアンカーを挿入した後、専用の打込み棒を使い、ハンマーで内部のコーンを叩き込むことで先端が拡張します。

このタイプのアドバンテージは、施工後にアンカーの頭部がコンクリート面とほぼフラット（平ら）になる点です。そのため、設備配管を吊り下げるための「吊りボルト」をねじ込んだり、不要になった際にはボルトを取り外して突起物を無くしたりすることが容易です。天井への配管吊り下げ工事や、空調設備の設置現場などで最も頻繁に使用される形状の一つです。

2-2. 心棒打ち込み式（ピン打ち込み式）

心棒打ち込み式（ピン打ち込み式）は、アンカーの中心に突き出た金属製のピン（心棒）をハンマーで叩き込むことで、先端の拡張部を広げるタイプです。金属系アンカーの中で最も施工がシンプルで、視覚的にも施工完了が分かりやすいという特徴を持っています。

取付物をあらかじめセットした状態から、その上から直接穴をあけてアンカーを打ち込む「連通穴施工」が可能なため、位置決めが非常に楽です。ピンが本体の頭部と平らになるまで叩き込めば施工完了となるため、作業者の熟練度を問わず、施工ミス（打ち込み不足）が起きにくい点がメリットです。アングル（鋼材）の固定や、手すり・フェンスの足元固定などに広く採用されています。

2-3. ねじ込み式（タップアンカー）

ねじ込み式アンカー（コンクリートスクリュー、タップアンカーなど）は、従来の拡張式とは異なり、コンクリートの下穴に対して直接ねじを切りながら締め込んでいくタイプです。アンカー本体の外周に非常に硬質な特殊ねじ山が立っており、これがコンクリートを削りながら強固に噛み合います。

拡張させないため、コンクリート内部に発生する局所的な応力（押し広げる力）が小さく、コンクリートの端部（へり）の近くでも割れを起こさずに施工しやすいという利点があります。また、インパクトドライバー等でそのままねじ込めるため作業スピードが圧倒的に早く、必要に応じて「逆転させて抜き取る（撤去する）」ことができる点も、他の金属系アンカーにはない大きな特徴です。仮設資材の固定などに重宝されます。

2-4. 締付け方式（スリーブ式・ウェッジ式）

締付け方式（スリーブ式、ウェッジ式など）は、ハンマーで叩くのではなく、ボルトやナットをレンチ等で回して「規定のトルクで締め付ける」ことによって固定するアンカーです。ネジを締め込む動作に連動して、先端のコーンがスリーブを内側から押し広げ、下穴に圧着します。

この方式の最大のメリットは、打撃によるコンクリートへの微振動や騒音を最小限に抑えられる点と、トルクレンチを使用することで「どれだけの力で固定されているか」を数値的に管理できる点です。そのため、高い安全管理や施工記録が求められる大型プラントの機器設置や、高耐荷重が要求される重要構造物の固定において非常に高く評価されている信頼性の高い方式です。

3. 金属系アンカーの選び方！3つの重要な判断基準

3-1. 基準①：取付物の重量と必要な引抜強度

金属系アンカーを選定する上で、最も最初に確認すべきは「固定する対象物の重量（静荷重）」と、そこに加わる「動的な外力（風圧や振動、地震荷重）」です。これらを計算し、アンカー1本あたりにかかる引抜力と剪断力を算出する必要があります。

アンカーの太さ（呼び径：M8、M10、M12、M16など）や埋め込み深さに比例して、許容引抜荷重は大きくなります。軽量な配管ステップや配線ダクトであれば小径の心棒打ち込み式などで十分ですが、重量のある空調室外機や高架水槽、重機などを固定する場合は、高耐荷重に対応する大径の締付け方式（ウェッジ式など）を選定しなければなりません。各メーカーが提示している「設計許容荷重」に対し、十分な安全率（一般的には3倍〜5倍以上）を見込んだ選定が不可欠です。

3-2. 基準②：施工場所の環境（屋内・屋外・沿岸部の材質選定）

アンカーが設置される「環境」によって、適切な材質を選ぶ必要があります。金属系アンカーの主な材質には「スチール製（電気亜鉛メッキ・ユニクロ）」「ステンレス製（SUS304など）」「溶融亜鉛メッキ（ドブメッキ）」があります。

湿気の少ない一般的な室内の内装工事や設備工事であれば、コストパフォーマンスに優れたスチール製（ユニクロメッキ等）が広く使われます。しかし、雨水に晒される屋外、浴室や厨房などの水回り、あるいは結露が発生しやすい場所では、錆に極めて強い「ステンレス製」の選定が必須です。さらに、潮風に晒される沿岸部や化学工場など、腐食リスクが極めて高い環境では、より耐食性の高い特殊ステンレスや溶融亜鉛メッキを施した製品を選び、経年劣化によるアンカーの破断を防ぐ必要があります。

3-3. 基準③：施工スペースと作業性の高さ

現場の「施工環境」も選定の重要なファクターです。例えば、天井面に向かって上向きに何百本ものアンカーを打つ作業（天井吊りボルト用の施工など）では、施工スピードが早く、腕への負担が少ない「本体打ち込み式」や「ねじ込み式」が好まれます。

また、周囲に壁や他の設備があり、ハンマーを大きく振り下ろすスペースがない狭所では、ピンを叩く心棒打ち込み式は不向きとなります。そうした場所では、ラチェットレンチやインパクトドライバーを使って省スペースで確実に固定できる「締付け方式」や「ねじ込み式」を選択するのが合理的です。工期（施工スピード）と作業員の疲労度、現場の物理的スペースを考慮して、最適な形状を選ぶことがトータルコストの削減に繋がります。

4. 金属系アンカーの基本的な施工手順と失敗しないコツ

4-1. 手順①：下穴あけ（適切なドリル径と深さの確保）

金属系アンカーの施工において、すべての基礎となるのが「下穴あけ」です。振動ドリルやハンマードリルを使用し、コンクリートに対して垂直に穴をあけていきます。この際、使用するアンカーの仕様書に記載されている「指定ドリル径」と「指定の穴あけ深さ」を厳格に守ることが鉄則です。

ドリル刃が摩耗して細くなっていると下穴が小さくなり、アンカーが途中で入らなくなります。逆に、ドリルを傾けたりこじったりして穴が楕円形に広がってしまうと、アンカーを打ち込んでも規定の拡張力が得られず、著しい強度低下（最悪の場合はスポッと抜けてしまう原因）を招きます。ドリルに深さゲージ（ストッパー）を装着し、常に一定の深さで垂直に穿孔することがプロの施工の第一歩です。

5-2. 手順②：孔内清掃（強度低下を防ぐ最重要ステップ）

下穴をあけた後、最も重要でありながら、時に軽視されがちなのが「孔内（あなない）の清掃」です。穴をあけた直後の下穴の底や壁面には、コンクリートの微細な削り粉（切粉）が大量に溜まっています。

この切粉を放置したままアンカーを挿入すると、アンカーが所定の深さまで入らなかったり、拡張部が切粉を噛み込んでしまってコンクリート内壁に直接密着できなくなったりします。これにより、アンカーの引抜強度は本来の半分以下にまで激減することがあります。対策として、必ず「ダストポンプ（ブロワー）」で穴の奥の粉塵を吹き飛ばし、さらに「ブラシ」を孔内に挿入して壁面に付着した粉を掻き出し、再度ポンプで吸引・排出するというステップを徹底してください。

4-3. 手順③：アンカーの挿入と打ち込み・締付け

清掃が完了した下穴へ、アンカーを挿入します。本体打ち込み式や心棒打ち込み式の場合は、アンカーが下穴の底、あるいは所定の位置に達するまでハンマーで叩き入れます。その後、心棒打ち込み式であれば中央のピンを、本体打ち込み式であれば専用の打込み棒をあてがい、ハンマーで力強く打撃します。

打撃時の音が「キン、キン」という高い金属音に変わったら、それはコーンが奥まで完全に打ち込まれ、拡張が完了したサインです。締付け方式の場合は、アンカーを挿入した後にナットを工具で回し、規定の固定力を発生させます。いずれの方式でも、中途半端な叩き込みや締め不足は、将来的な脱落事故に直結するため、一発一発を確実に施工することが求められます。

4-4. 手順④：トルク管理と最終確認

施工の最終段階として、ボルトやナットの「トルク管理」と「目視・手視触確認」を行います。特に締付け方式のアンカーや、アンカーに対して取付物をボルトで固定する際には、トルクレンチを用いてメーカーが指定する「規定締付トルク値」で正確に締め付けることが推奨されます。

締め付けが緩ければガタつきの原因になりますが、逆にインパクトドライバーなどでオーバートルク（過剰な締め付け）を行うと、コンクリートの内部が破壊されてアンカーが空回り（共回り）し始め、完全に強度のない状態になってしまいます。最後に、アンカーを軽くハンマーで叩いて打音を確認し、取付物を手で揺らしてガタつきがないか、ピンやボルトの飛び出し量が適正かを全数チェックして、施工完了となります。

5. 施工時に絶対に避けるべき注意点とトラブル対策

5-1. コンクリートの厚みと「へりあき寸法」の不足

金属系アンカーを施工する際、コンクリートの形状や寸法による制限を無視すると、重大な施工不良を引き起こします。特に注意すべきは「コンクリートの厚み」と「へりあき寸法（端部からの距離）」です。

金属系アンカーはコンクリートを内部から外側へ強く押し広げるため、コンクリートの端（へり）に近すぎる場所に打つと、その圧力に耐えきれずコンクリートの角がゴソッと割れて剥離してしまいます（コーン状破壊）。また、床スラブなどの厚みが薄い場所に深い下穴をあけてアンカーを打つと、裏側が踏み抜けてひび割れたり、貫通してしまったりします。必ずカタログに記載されている「最少へりあき寸法」と「有効コンクリート厚」を確認し、端部から十分なディスタンスを確保して配置を決定してください。

5-2. 鉄筋に当たった場合の対処法

コンクリートの内部には、構造を補強するための「鉄筋」が網の目のように張り巡らされています。下穴をあけている最中に、ドリルが突然進まなくなったり、ガガガと強い振動と共に金属に当たった感触が手に伝わったりした場合は、ほぼ確実に内部の鉄筋に接触しています。

ここで無理に鉄筋を突き破ろうとドリルを押し付け続けると、ドリル刃が破損するだけでなく、建物の構造強度を損なう恐れがあり絶対厳禁です。鉄筋に当たった場合の正しい対処法は、原則として「穴あけ位置をずらす（検知器などで事前に鉄筋位置を調べておくのが理想）」ことです。どうしても位置をずらせない場合は、構造物の設計者に確認を取り、鉄筋を切断しても問題ないか指示を仰ぐか、あるいは鉄筋を避けて斜めに打てる特殊な工法・アンカーへの変更を検討する必要があります。

5-3. 経年劣化や振動による緩みへの配慮

金属系アンカーは優れた初期強度を持っていますが、「経年変化」や「長期的な外部環境の影響」を考慮しておく必要があります。例えば、コンクリート自体は経年変化によって微細な収縮（乾燥収縮）やひび割れを起こす性質があります。アンカーを打った場所に後からクラック（ひび割れ）が入ると、内壁を突っ張っていた力が逃げてしまい、アンカーが緩む原因になります。

また、コンプレッサーや大型ファンなど「常に振動が発生する機械」を固定する場合、金属系アンカーはその微振動によって徐々にネジが緩んだり、拡張部が痩せて保持力が低下したりすることがあります。このような動的荷重や振動が日常的にかかる場所では、ネジ部に緩み止めナット（ナイロンナットやダブルナット）を併用するか、あるいは振動に強い「ケミカルアンカー（接着系アンカー）」への選定変更を検討することが、長期的な安全を担保するためのプロの知恵です。
