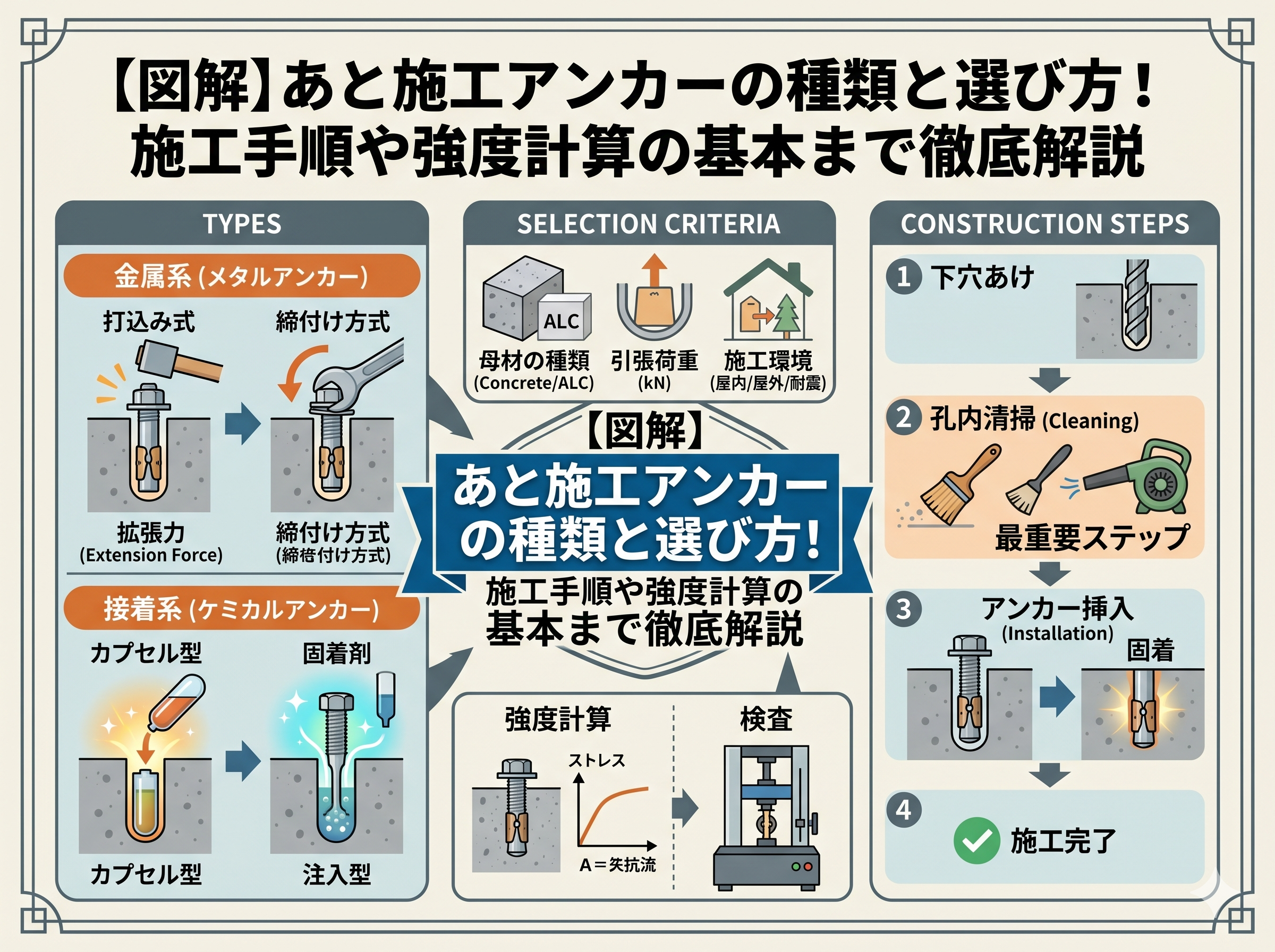

あと施工アンカーとは？基礎知識と仕組み

先付けアンカーとの違い

建築や土木工事において、コンクリート構造物に部材を固定するための金物を「アンカーボルト」と呼びます。このアンカーボルトは大きく分けて、コンクリートを打ち込む前にあらかじめ設置しておく「先付けアンカー」と、コンクリートが硬化した後に穴をあけて設置する「あと施工アンカー」の2種類が存在します。先付けアンカーは構造体としての強度が非常に高く、主要な構造部材の接合に適していますが、コンクリート打設時の型枠のズレや施工誤差によって、ボルトの位置がミリ単位で狂ってしまうというリスクがあります。

一方で「あと施工アンカー」は、完全に固まったコンクリートに対して、実際の設備機器や鉄骨の位置に合わせて現物合わせで穿孔（穴あけ）して設置します。そのため、位置の修正が容易であり、施工の自由度が極めて高いというメリットがあります。新築工事における設備配管やダクトの吊り下げ、手すりの取り付けはもちろんのこと、既存建物の耐震補強工事や、リニューアルに伴う構造物の増設など、現代の建設現場において欠かすことのできない重要な工法となっています。

あと施工アンカーが使われる主な用途・シーン

あと施工アンカーの用途は、建築・土木の枠を超えて非常に多岐にわたります。建築分野では、ビルやマンションの天井から空調設備やスプリンクラー配管を吊り下げるための吊りボルトの固定、外壁のエキスパンションジョイントや避難階段の取り付け、さらには地震時の家具や機械類の転倒防止対策などに幅広く使用されています。また、近年特に重要視されている「耐震補強工事」においては、既存のコンクリート梁や柱に対して増設する耐震ブレース（筋交い）や、耐震壁を一体化させるための接合部として、大量のあと施工アンカーが打ち込まれています。

土木分野においても、高速道路の高架橋の剥落防止対策や、遮音壁の設置、トンネル内壁への照明器具や防災設備の取り付け、河川の護岸補強など、インフラの長寿命化や安全対策に直結するシーンで活躍しています。このように、建物の新築時における意匠・設備対応から、既存ストックの有効活用や災害対策に至るまで、あと施工アンカーは社会資本を支える重要な役割を担っています。

あと施工アンカーの主な種類と特徴

1. 金属系アンカー（メカニカルアンカー）

金属系アンカー（メカニカルアンカー）は、コンクリートに開けた下穴に金属製の本体を挿入し、打込みや締付けによってアンカーの先端を物理的に広げ（拡張）、下穴の壁面に強く突っ張ることで固着力を得る方式です。最大のメリットは、施工後すぐに強度を発揮するため、次の工程や荷重の載荷へ速やかに移れるという点にあります。また、材料費が比較的安価で、現場での取り扱いが容易なため、最もポピュラーに使用されています。

金属系アンカーはさらに細かく分類されます。本体の頭部をハンマーで叩くことで先端のコーンが広がる「本体打込み式」、芯棒を叩き込むことで拡張部が開く「芯棒打込み式（オールアンカーなど）」、ボルトを規定のトルクで締め付けることでスリーブが広がる「締付け方式（トルク管理型アンカー）」などがあります。これらは手軽で確実な固定が可能ですが、コンクリート内部に常に「拡張力（押し広げる力）」が働くため、コンクリートの端部（へりあき）に近い場所や、アンカー同士の間隔が狭い場所に施工すると、コンクリートがひび割れて脱落する恐れがあるため注意が必要です。

2. 接着系アンカー（ケミカルアンカー）

接着系アンカー（ケミカルアンカー）は、コンクリートの下穴に化学薬品（カプセル型または注入型のエポキシ樹脂やポリエステル樹脂などの固着剤）を挿入し、そこにボルトや異形鉄筋を挿入・回転させることで、化学反応によってコンクリートとアンカーを強固に接着・固定する方式です。金属系アンカーのようにコンクリートを内側から押し広げる「拡張力」が発生しないため、コンクリートへの負担が少なく、へりあき（端部からの距離）やアンカー同士の間隔が狭い場所でも高い強度を発揮できるのが最大の強みです。

接着系アンカーには、ガラス管やフィルムの中に樹脂と硬化剤が封入された「カプセル型」と、専用のガンを使って2液を混合しながら直接穴に充填する「注入型（カートリッジ型）」があります。カプセル型はボルトを回転打設することでカプセルを破砕・混合させます。注入型は深さの調整が自由に利くため、長尺のボルトや太い鉄筋の埋込みに適しており、耐震補強工事の現場で主流となっています。ただし、樹脂が完全に硬化して最大強度を発揮するまでに、気温に応じた一定の「養生時間」を必要とするため、施工直後に荷重をかけることはできません。

3. その他のアンカー（ねじ固定系・プラスチック系など）

金属系や接着系以外にも、母材の特性や用途に合わせた特殊なアンカーが存在します。その代表例が「ねじ固定系アンカー（コンクリートビス・タップコンなど）」です。これは、高硬度のねじ山がコンクリートの下穴に直接ねじ込まれ、コンクリート側を削りながら噛み合うことで固定される仕組みです。拡張力が発生せず、取り外しも可能なため、仮設物の固定や、比較的軽量な配線器具・サドルの取り付けに多用されています。

また、ALC（軽量気泡コンクリート）や中空ブロック、レンガといった、強度が低く脆い母材に対しては、通常の金属系アンカーを使うと母材が割れてしまいます。そのため、ナイロンやポリエチレン製のスリーブ（プラグ）を先に下穴に差し込み、そこに金属ビスをねじ込むことでプラスチックを優しく変形・密着させる「プラスチック系アンカー（プラグアンカー）」が使用されます。これらは軽量物の固定に限定されますが、母材を傷つけずに確実な保持力を得ることができるため、内装工事やDIYなどでも広く普及しています。

プロが教える！あと施工アンカーの正しい選び方・選定基準

母材（コンクリート・ALC・レンガなど）の種類で選ぶ

あと施工アンカーを選定する際、最も最初に確認すべき要素は、アンカーを打ち込む対象物である「母材（ぼざい）」の材質と強度です。最も一般的である普通コンクリートであれば、金属系アンカーから接着系アンカーまで幅広い選択肢がありますが、コンクリートの設計基準強度（$Fc$値）や、経年劣化の度合い（ひび割れの有無）を考慮する必要があります。もし母材がひび割れ想定箇所（引張側）にある場合は、ひび割れ追従性の高い「トルク管理型金属アンカー」などを選ぶのが基本です。

一方、母材がALC（軽量気泡コンクリート）や押出成形セメント板（ECP）、中空ブロックなどの場合は、強度が非常に低く内部が空洞になっていることもあるため、通常の金属系アンカーは使用できません。これらの脆い母材に対しては、母材を圧壊させないプラスチックプラグ系アンカーや、中空部で傘のように開く中空壁用アンカー、あるいはALC専用の接着系アンカーを選定する必要があります。母材の特性を無視してアンカーを選定すると、施工時に母材が破壊されたり、想定した引き抜き強度が出ずに重大な落下事故に繋がったりするため、事前の母材確認は徹底しなければなりません。

引張荷重（どれくらいの重さに耐えるか）で選ぶ

アンカーにどれだけの重量（引張荷重やせん断荷重）がかかるかは、サイズや種類の決定において決定的な要素となります。天井から重い空調機器を吊り下げる場合や、地震の強い揺れを受ける耐震補強部材などは、非常に大きな「引張力（引き抜く方向の力）」と「せん断力（横にずれる方向の力）」が作用します。このような高荷重・重要箇所に対しては、ボルト径が太く、埋込み深さを深く確保でき、かつ長期的な信頼性の高い「接着系アンカー（ケミカルアンカー）」や、高性能な「トルク管理型金属アンカー」を選定するのが鉄則です。

逆に、壁面に軽量の電灯盤や配管支持金具、手すりを取り付けるといった、比較的小さな荷重（中・軽量物）の固定であれば、施工がスピーディーでコストパフォーマンスに優れた「芯棒打込み式アンカー」や「ねじ固定系アンカー」が適しています。荷重の大きさに応じて安全率を見込み、アンカー1本あたりにかかる許容荷重を計算した上で、カタログの仕様値（短期許容引張荷重・長期許容引張荷重）を上回る製品およびボルト径（M10、M12、M16など）を論理的に選定する必要があります。

施工環境（屋内・屋外・水回り・耐震性など）で選ぶ

アンカーが設置される「環境」も、耐久性を左右する重要な選定基準です。湿気の少ない一般的なビル内部の乾燥した空間（屋内）であれば、安価なスチール製（電気亜鉛メッキ）のアンカーで十分な耐久性を確保できます。しかし、雨水や潮風に晒される屋外、湿度の高い地下室、あるいは化学薬品を扱う工場や水回り設備などの環境では、標準的なスチール製はすぐに錆びてしまい、強度の低下を招きます。このような過酷な環境下では、耐食性に優れた「ステンレス製（SUS304やSUS316など）」のアンカーや、溶融亜鉛メッキ（ドブメッキ）処理が施されたアンカーを選択することが必須です。

また、地震による強い振動や、工場の機械・クレーンなどによる継続的な振動が発生する場所では、振動によってアンカーが緩んだり、コンクリートが疲労破壊を起こしたりするリスクがあります。そのため、動的荷重や耐震性に特化した認証（各種建築基準やJCAA製品認証など）を取得している高性能アンカーを選定し、長期にわたる安全性を確保しなければなりません。

【基本】あと施工アンカーの正しい施工手順と流れ

ステップ1：下穴あけ（穿孔）

施工の第一歩は、コンクリートにアンカーを挿入するための下穴をあける「穿孔（せんこう）」作業です。使用するアンカーの種類やサイズ（ボルト径）に応じて、メーカーが指定する正しい「下穴径」と「下穴深さ」のドリルビットをハンマードリルに装着します。穴あけの際は、ドリルをコンクリート面に対して正確に「垂直」に保持することが重要です。ドリルが傾いてしまうと、下穴が楕円形に広がってしまい、アンカーが規定通りに密着・拡張せず、強度が著しく低下する原因になります。

また、穴あけ時にはあらかじめドリルに「ストッパー」を装着するか、テープ等で目印をつけておき、必要な深さまで確実に到達させます。特に接着系アンカーの場合は、穴の深さが浅すぎるとボルトが予定の位置まで収まらず、深すぎると樹脂が不足して強度が不足するため、ミリ単位での正確な深さ管理が求められます。さらに、コンクリートの内部には鉄筋が埋設されていることが多いため、事前に鉄筋探査（RCレーダー等）を行い、鉄筋の位置を避けて穿孔位置を決めるのが理想的な手順です。

ステップ2：孔内清掃（※最重要ステップ）

穿孔が終わった後の「孔内清掃（こうないせいそう）」は、あと施工アンカーの全工程の中で最も重要といっても過言ではありません。穴をあけた直後の下穴内部には、コンクリートが削られたことによって発生した大量の微細な粉塵（コンクリート粉）が溜まっています。この粉塵を完全に除去しないままアンカーを設置してしまうと、金属系アンカーの場合は拡張部が粉塵を噛んで滑ってしまい、接着系アンカーの場合は樹脂が粉塵の膜に阻まれてコンクリート母材と直接接着できず、カタログ値の半分以下の強度しか出なくなるという致命的な欠陥に繋がります。

正しい清掃手順は、まず「ブロワー（ダストポンプ）」を用いて、下穴の奥底から空気を強く吹き込んで粉塵を外へ追い出します。次に、下穴の径に合った「ワイヤーブラシ（ナイロンブラシ）」を穴の奥まで挿入し、壁面に付着している粉塵をゴシゴシと掻き落とします。そして再度、ブロワーで中に溜まった粉塵をしっかりと吹き飛ばします。この「ブロワー → ブラシ → ブロワー」という一連の清掃作業を、穴の中に粉塵が一切残らなくなるまで、最低でも2〜3回以上繰り返すことが現場の鉄則となっています。

ステップ3：アンカーの挿入・固着（打込み・拡張・注入）

孔内が完全に綺麗になったら、いよいよアンカーの挿入と固着のステップに移ります。手順はアンカーのタイプによって大きく異なります。

• 芯棒打込み式金属アンカーの場合： アンカー本体を穴の底まで差し込み、ピン（芯棒）の頭部をハンマーで叩き込みます。芯棒が本体にフラットに収まるまで叩くことで、先端が確実に拡張します。
• カプセル型接着系アンカーの場合： ガラス管などのカプセルを穴の中に投入します。その後、先端を斜めにカットした専用ボルトをハンマードリルにセットし、回転と打撃を与えながら穴の奥まで一気に押し込みます。これによりカプセルが完全に粉砕され、樹脂と硬化剤が均一に攪拌（かくはん）されます。
• 注入型接着系アンカーの場合： 専用ミキシングノズルを装着したガンを使い、下穴の「奥」から空気を巻き込まないように樹脂を適量（通常は穴の容積の2/3程度）注入します。その後、ボルトや鉄筋を手でゆっくりと回しながら、奥まで押し込みます。

ステップ4：施工完了・強度確認

アンカーの設置作業が終われば最終段階です。金属系アンカー（トルク管理型など）の場合は、規定のトルク値が設定できる「トルクレンチ」を使用し、メーカー指定の締付トルクでナットを締め付けます。締め付けすぎはコンクリートの破壊を招き、緩すぎるとガタつきの原因となるため、確実なトルク管理が必要です。

一方、接着系アンカーの場合は、ここから「養生（固化を待つ時間）」のプロセスに入ります。樹脂が化学反応を起こして完全に硬化するまでは、ボルトに触れたり、振動を与えたり、荷重をかけたりすることは絶対に厳禁です。硬化に要する時間は周囲の「気温」によって劇的に変化し、夏場であれば数十分で硬化しますが、冬場の氷点下に近い環境では数時間、場合によっては1日以上の養生が必要になることもあります。メーカーの仕様書に記載されている気温ごとの「可動性確認時間」および「最終硬化時間」を必ず厳守し、硬化が完了したことを確認した上で、最終的な部材の取り付けや強度検査へと移行します。

あと施工アンカー施工時の注意点とよくある失敗

清掃不足による強度低下

あと施工アンカーの施工トラブルにおいて、圧倒的に多い原因が「下穴内部の清掃不足」です。現場の作業時間が限られている、あるいは手作業の手間を惜しむあまり、ブロワーでの一吹きだけで清掃を終わらせてしまうケースが後を絶ちません。しかし、前述の通り、下穴の壁面に薄く積もったコンクリートの微粉末は、アンカーとコンクリートの密着を阻害する「剥離材」のような働きをしてしまいます。

特に接着系（ケミカル）アンカーでは、コンクリートの微細な凹凸に樹脂が入り込むことで生まれるアンカー効果（投錨効果）が命であるため、粉塵が残っていると樹脂が粉塵ごと丸ごと引き抜かれてしまう「境界破壊」が発生します。金属系アンカーでも、拡張部が粉塵の上で滑ってしまい、荷重がかかった瞬間に規定値に達することなくスポット抜けてしまう現象（スリップアウト）が起こります。このような施工不良を防ぐためには、作業者への教育を徹底することはもちろん、施工管理者が清掃後の下穴をライトで照らして目視確認するなどの品質管理体制が求められます。

埋込み長さ・下穴深さの不足

下穴の深さがメーカーの規定値に対して不足していることも、よくある典型的な失敗事例の一つです。ハンマードリルでの穴あけ中に、コンクリートが硬くて思うように進まない、あるいは目分量で穴あけを止めてしまった場合、アンカーを打ち込んだ際に指定の「埋込み長さ」が確保できなくなります。アンカーはコンクリートの深い位置で固定されるほど、周囲のコンクリートを巻き込んで大きなコーン状の破壊抵抗（コンクリートコーン破壊）を生み出し、高い引き抜き強度を発揮します。

埋込み深さが浅いと、このコーンの体積が小さくなるため、少しの引張力でコンクリートが皿状にガバッと割れて抜けてしまいます。また逆に、接着系アンカーで穴が深すぎる場合も問題です。穴が深すぎると、挿入したボルトの先端が穴の底に届かず、相対的に地表側のボルトの突出長さが足りなくなったり、樹脂が穴の奥に逃げてしまって上部に樹脂が行き渡らず、有効埋込み長さの範囲で十分な接着面積が確保できなくなったりします。必ずドリルストッパーを活用し、規定通りの深さを均一に維持することが施工品質の基本です。

鉄筋干渉時の対応

鉄筋コンクリート（RC）構造物にあと施工アンカーを打つ際、避けて通れないのが「内部の鉄筋との干渉」です。下穴をあけている途中で、急にドリルの進みが遅くなり、ガリガリとした金属の手応えがあった場合は、コンクリート内部の補強鉄筋にドリルビットが突き当たっている（鉄筋干渉）可能性が極めて高いと言えます。このとき、無理に鉄筋を貫通させようとして超硬ドリルで鉄筋を削って穴をあけ続ける行為は、構造物全体の強度（構造耐力）を著しく低下させるため、原則として絶対に厳禁です。

鉄筋に干渉した場合は、ただちに穴あけを中止し、設計者や監理技術者に報告して指示を仰ぎます。一般的な対処法としては、数センチメートルほどアンカーの打設位置をずらして「逃げ穴（あけ直し）」を作ることになります。ただし、位置をずらすことで取り付ける機器の穴位置と合わなくなる場合は、固定用のプレート（ベースプレート）の寸法を変更したり、長穴加工を施したりするなどの現場対応が必要になります。また、鉄筋をどうしても避けて通れない重要箇所では、事前に高精度なレントゲン撮影（X線探査）や電磁波レーダー探査を行い、鉄筋の位置を完璧にマッピングした上で墨出しを行うプロの手順が不可欠です。

安全性を担保する「強度計算」と「施工管理・検査」

許容引張荷重の考え方

あと施工アンカーを安全に使用するためには、設計段階での正確な「強度計算」が欠かせません。アンカー1本が耐えられる限界の力を「短期許容引張荷重」や「長期許容引張荷重」と呼び、これらは各種設計指針（建築研究所や日本あと施工アンカー協会：JCAAの基準など）に基づいた計算式によって算出されます。計算の基本原理は、以下の3つの破壊モードのうち、最も小さな値（最も弱い部分）を基準として全体の許容荷重を決定するというものです。

$$\text{許容荷重} = \min(P_a, P_c, P_b)$$

• $P_a$（アンカー鋼材の引張破壊強度）： ボルトそのものがブチッとちぎれる強度。
• $P_c$（コンクリートのコーン状破壊強度）： アンカーの周りのコンクリートがラッパ状に破壊して抜ける強度。
• $P_b$（アンカーの付着・固着破壊強度）： コンクリートとアンカーの境界が滑って抜ける強度。

長期的に自重がかかり続ける荷重（常時荷重）に対しては、安全率を大きく見込む必要があり、一般的には破壊限界値の$1/3$程度を「長期許容引張荷重」として設定します。一方で、地震や暴風などの一時的な大荷重（短期荷重）に対しては、安全率を緩和して破壊限界値の$2/3$程度までを「短期許容引張荷重」として許容します。これらの計算式に、母材コンクリートの強度、アンカーの埋込み長さ、へりあき距離、アンカー同士の間隔（相互干渉による強度低下）といった係数を掛け合わせることで、現場の実態に即した安全な設計荷重を導き出します。

施工後の非破壊検査（引張試験）の重要性

設計計算がいくら完璧であっても、現場での施工に不備があれば絵に描いた餅となってしまいます。あと施工アンカーはコンクリートの内部に隠れてしまうため、施工後に外観からだけで正しい強度が出ているかを判断することは不可能です。そこで、施工されたアンカーが設計通りの保持力を有しているかを物理的に確認するために、施工後に「引張試験（引き抜き検査）」という非破壊検査を必ず実施します。

引張試験は、現場に専用の油圧式アンカーチェッカー（引張試験機）を持ち込み、実際に施工されたアンカーに対して設計荷重（または確認目的に応じた規定の荷重）を垂直方向に引張・加圧して行います。試験方法には、アンカーを完全に破壊するまで引っ張る「破壊試験」と、設計上必要な強度（例えば設計荷重の1.2倍など）まで荷重をかけて、アンカーが抜けないことやコンクリートにひび割れが入らないことを確認して加圧を止める「非破壊試験（保証荷重確認試験）」があります。建物の安全性を担保するため、一般の建築工事では施工全体の「〇〇％（例：全体の5%以上かつ3本以上など）」といった割合でランダムにサンプリング（抽出）して試験を行い、全ての試験体で合格基準をクリアしているかを確認することが厳格に定められています。

まとめ：正しい選定と確実な施工が建物の安全を守る

あと施工アンカーは、現代の建築・土木・設備工事において、構造物と様々な部材を強固に結びつけるための「要（かなめ）」となる技術です。現場での実物合わせが可能という抜群の利便性を持つ一方で、その品質や強度は「母材の選定」「環境条件に合わせた材料選び」「穿孔深さ」「孔内清掃の手間」、そして「養生管理」という、施工者一人ひとりの手の掛け方と技術に100%依存するというデリケートな側面も持ち合わせています。

特に孔内清掃の徹底や、鉄筋干渉時の適切な対応、施工後の引張試験による品質確認は、建物の利用者の命を守るための「安全マージン」そのものです。DIYから国家規模のインフラ補強工事に至るまで、あと施工アンカーを扱う際は、カタログスペックの数値を盲信するのではなく、適切な強度計算の裏付けのもと、正しい手順に沿った丁寧な施工管理を積み重ねていくことが何よりも重要です。
