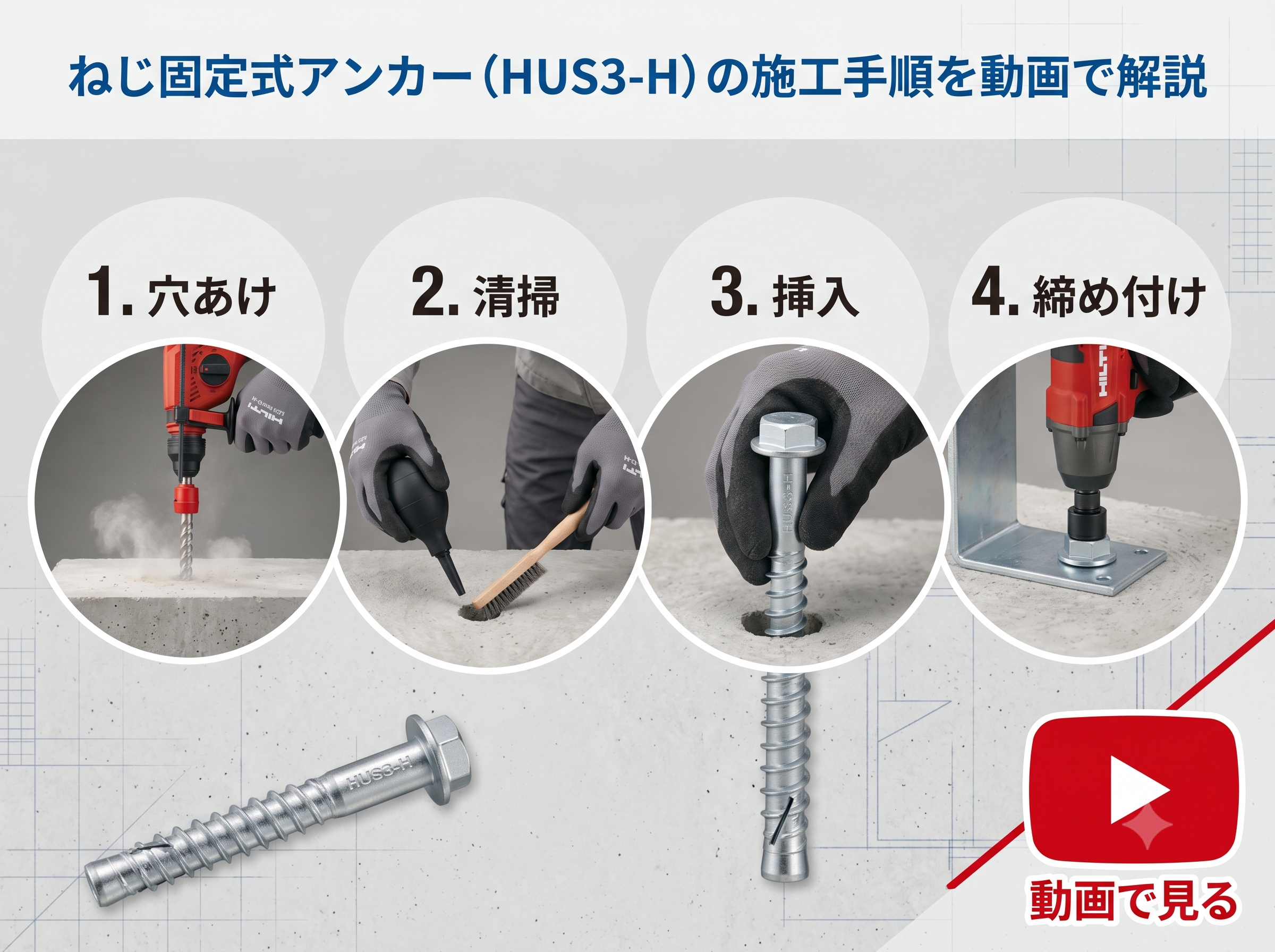

ねじ固定式アンカー（HUS3-H）の施工手順を動画で解説
ねじ固定式金属系アンカー（HUS3-H）はインパクトレンチ・ドライバーで簡易的に施工が可能であり、施工後のアンカーの高さ調節や取り外しが可能で、再利用も可能な非常に便利なアンカーとなります。今回はねじ固定式金属系アンカー（HUS3-H）を用いて行う施工の手順について動画を使って解説します。
はじめに
お世話になっております。
大阪の電設資材商社、山内商事と申します。
山内商事ではお客様の施工技術向上をサポートするために、定期的に施工方法を解説した動画を配信しております。
今回はねじ固定式金属系アンカー（HUS3-H）を用いて行う施工の手順について動画を使って解説します。ねじ固定式金属系アンカー（HUS3-H）はインパクトレンチ・ドライバーで簡易的に施工が可能であり、施工後のアンカーの高さ調節や取り外しが可能で、再利用も可能な非常に便利なアンカーとなります。また、トルク管理も必要としないアンカーですので、スピーディーな施工が可能です。
ねじ固定式アンカーとは
ねじ固定式金属系アンカー（HUS3-H）の施工手順についてご紹介させていただく前に、ねじ固定式金属系アンカーの概要に関して簡単にご紹介いたします。
ねじ固定式金属系アンカーの特徴は、下穴にアンカーをねじ込むといった施工方法ですので、インパクトレンチ・インパクトドライバーで簡単かつ確実に施工することが可能であり、隅部の施工でも母材が割れにくいアンカーとなります。
ねじ固定式金属系アンカー（HUS3-H）の主な用途としては、
・機器・空調設備等・設置
・手すり・仮設金物の固定
・型枠サポート
・外構、解体、撤去、改修工事
・鉄道工事
などが挙げられます。
【動画で解説】HILTI ネジ固定式金属系アンカーHUS3-Hの施工手順を解説してみた！
それでは動画をご覧ください。
それでは、動画の中で出てきたねじ固定式金属系アンカー（HUS3-H）の施工において確実に抑えておきたいポイントを以下で詳しく解説いたします。
下穴の穿孔（TE6-A22）
今回はねじ固定式アンカーHUS3-H 8×55を使用するので、HILTIのハンマードリルビット TE-CX10-17を装着し、穿孔径はM10、穿孔深さは60にマーキングをして穴をあけていきます。今回はHILTI TE6-A22を使って下穴を穿孔します。切り粉対策として、DRSも装着しております。
下穴を孔ける際、回しながら引き抜くことでDRSにより、切り粉の飛散を防ぐことができます！
DRSとは集塵装置のことで、これを使うことで切り粉の飛散を防ぐことが可能です。特に、天井作業の際は集塵装置なしで激しく飛散するため必須と言っても良いでしょう。穿孔後の切り粉が少なくてきれいなため、DRSを使用することをオススメします！
下穴が無事に孔けれました！
ネジ固定式アンカー（HIT-1） 注入のポイント
孔内の清掃
穿孔後は、ポンプやブラシを用いて必ず孔内の切粉を完全に除去しましょう。
ねじ固定式金属系アンカー（HUS3-H）の締め込み
ハンマードリルで下穴を穿孔し清掃が完了したら、取付物を合わせ、ねじ固定式金属系アンカー（HUS3-H）挿入しインパクトでを締め付けていきます。
フランジ部が留め付け物に密着し、完全に固定されたら施工完了となります！
ネジ固定式アンカー（HUS3-H）はトルク値の管理を必要としないアンカーですので、トルクレンチなしで確実に施工が可能となります。
また、アンカーを締め付け後でも高さ調節ができる為、アンカーの位置を変更し、ライナーを組み込み調節することが可能です。また、ネジ固定式アンカー（HUS3-H）は施工後も取り外しが可能とります。耐力が低下しにくいアンカーですので、再利用が複数回可能です。
今回は比較的施工が容易にできる金属系アンカーの施工方法を取り上げましたが、現場により強度が高い接着系アンカーが適切な場合もあるなど、適切な施工方法が異なる場合があります。
そして、適切な施工方法でないと、アンカーが抜けてしまい重大な事故に繋がったり、部材のコンクリートの破損に繋がる可能性があります。
