コンクリートやブロックなどの硬質な母材に、器具や什器を確実かつ強固に固定したいときに重宝されるのが「オールアンカー（芯棒打ち込み式アンカー）」です。建設現場などのプロの現場はもちろん、本格的なDIYでも広く活用されています。しかし、その高い固定力の裏には、正しい知識と施工手順が不可欠です。本記事では、オールアンカーの仕組みやメリット・デメリット、材質やサイズの選び方、そして失敗しないための具体的な施工手順と注意点までを徹底的に解説します。

オールアンカー（芯棒打ち込み式アンカー）とは？

オールアンカーの仕組みと固定される原理

オールアンカーは、正式には「芯棒打ち込み式金属拡張アンカー」と呼ばれる、コンクリート用アンカーの一種です。その構造は非常にシンプルで、外側の本体（スリーブ）、中に通された「芯棒」、そして固定用のナットとワッシャーで構成されています。

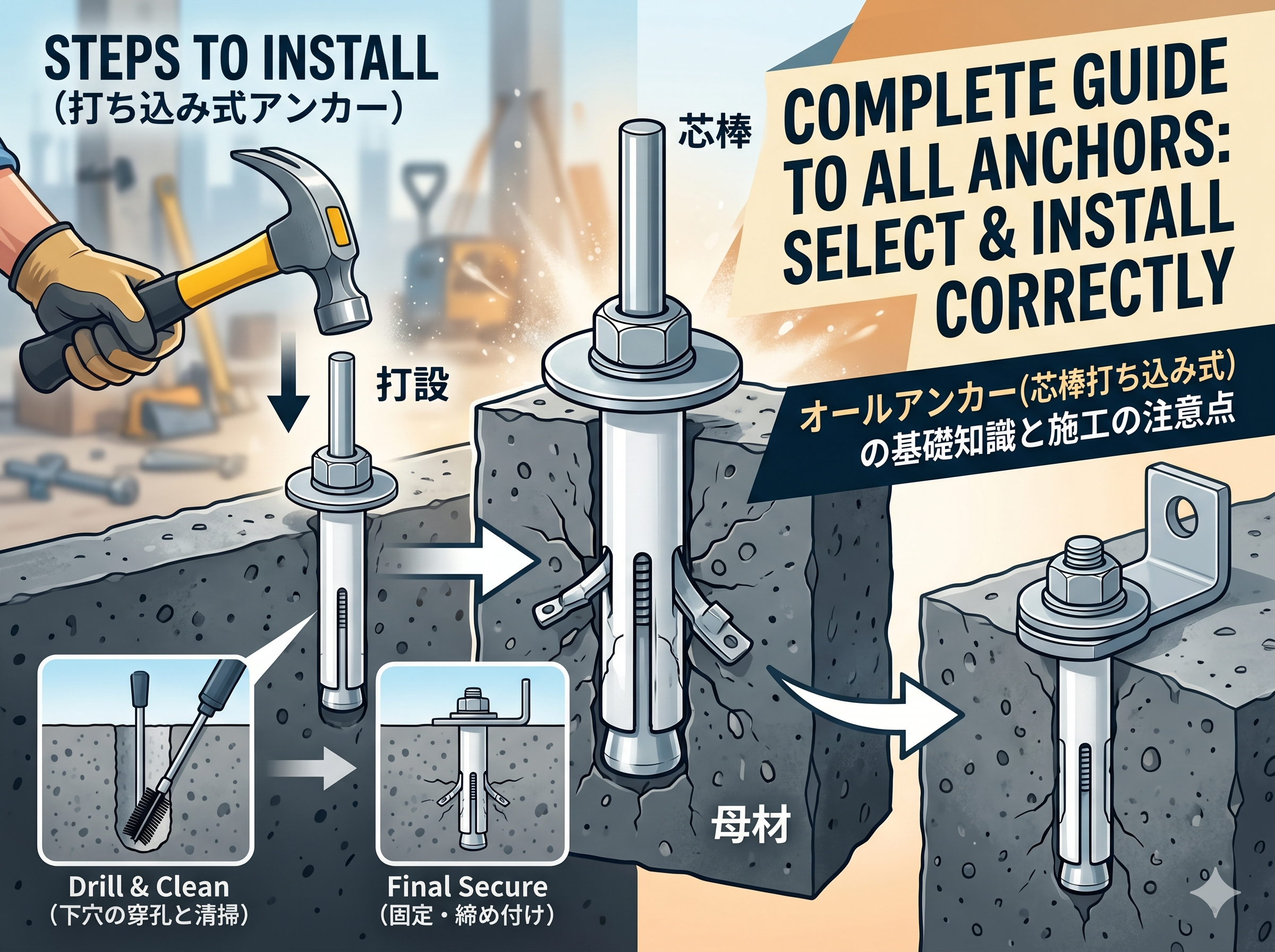

このアンカーが強固な固定力を発揮する原理は、物理的な「拡張」と「摩擦」に基づいています。あらかじめコンクリートに開けた下穴にアンカーを挿入し、頭部から飛び出している芯棒をハンマーで叩き込むと、芯棒が本体内部を押し広げます。これにより、下穴の奥深くでアンカーの先端（拡張部）が傘のように開き、コンクリートの内壁に強烈に突っ張ることで、抜けなくなる仕組みです。施工が完了したかどうかが「芯棒がフラットに打ち込まれたか」という目視だけで確認できるため、施工管理がしやすいという大きな特徴を持っています。

主な用途（コンクリート・ブロックへの器具設置）

オールアンカーは、主に引張荷重（引き抜かれる力）やせん断荷重（横ズレを起こす力）がかかる重量物・構造物の固定に使用されます。具体的な用途としては、以下のようなシーンが挙げられます。

• 建築・設備工事： 配管支持金具の取り付け、空調室外機の架台固定、吊りボルトの足元固定など
• 外構・エクステリア工事： フェンスの支柱固定、カーポートのベースプレート固定、防護柵の設置など
• 店舗・工場： 重量ラック（棚）の転倒防止、機械設備の床面固定など

ただし、オールアンカーが本来の強度を発揮できるのは、コンクリートや十分な強度を持つ重量ブロックなどの「中実母材（中身が詰まった硬い材料）」に限られます。中空ブロックの空洞部分や、ALC（軽量気泡コンクリート）、サイディングボードなどの強度が低い材料には適していませんので注意が必要です。

オールアンカーを使用するメリットとデメリット

メリット：施工の簡便さと確実な固着

オールアンカーがこれほどまでに普及している最大の理由は、その「施工の圧倒的な分かりやすさ」にあります。他のタイプのアンカー（例えば、内部コーン打ち込み式など）は、専用の打設工具が必要だったり、内部の拡張具合が目視で確認しにくかったりします。

一方でオールアンカーは、下穴を開けて清掃し、本体を差し込んでハンマーで芯棒を叩くだけです。特別な専用工具は必要なく、一般的な手ハンマーがあれば誰でも施工が可能です。さらに、芯棒が本体の頭部と同じ高さまで沈み込めば「拡張完了」のサインとなるため、施工ミス（打ち込み不足）が極めて発生しにくいというメリットがあります。また、器具を設置した状態のまま、器具の上から穴あけ・アンカー挿入・打設を行う「機材上からの施工」ができるため、位置合わせの手間が大幅に削減されます。

デメリット：一度施工すると抜くのが困難・母材への負荷

多くのメリットを持つオールアンカーですが、あらかじめ知っておくべきデメリットやデメリットも存在します。最も大きなデメリットは「一度施工すると、きれいに抜くことがほぼ不可能」という点です。コンクリート内部で金属が広がってガッチリと噛み合っているため、引っ張って抜こうとするとコンクリート側が破壊されてしまいます。そのため、移設や撤去の可能性がある場所への使用には慎重にならなければなりません。

また、アンカー自体が広がることでコンクリートに強い内部応力（押し広げる力）をかけるため、コンクリートの端（縁）の近くに打ち込むと、コンクリートが割れてしまう「縁切れ」を起こすリスクがあります。施工する際は、コンクリートの端から一定以上の距離（端空き寸法）を確保することが必須条件となります。

オールアンカーの正しい選び方

材質の違い（スチール製とステンレス製の使い分け）

オールアンカーを選ぶ際、最初に考慮すべきなのが「材質」です。主に「スチール製（電気亜鉛メッキや溶融亜鉛メッキ）」と「ステンレス製」の2種類があり、設置する環境の湿度や天候によって使い分ける必要があります。

• スチール製（亜鉛メッキ）： 主に雨の当たらない屋内や、湿気の少ない環境で使用されます。コストパフォーマンスに優れており、大量に使用する現場では第一選択となります。ただし、屋外や水回りで使用すると経年劣化でサビが発生し、強度の低下や外観の悪化を招くため注意が必要です。
• ステンレス製（SUS304など）： 非常にサビに強く、屋外、浴室や厨房などの水回り、沿岸地域、化学工場など、腐食が進みやすい過酷な環境に最適です。スチール製に比べて価格は高価になりますが、長期的な耐久性と安全性を考慮すると、屋外施工では必須の選択肢となります。

サイズ（ねじ径・全長）と穿孔深さの決め方

サイズ選びでは、「ねじの太さ（ねじ径）」と「アンカーの長さ（全長）」を適切に決める必要があります。ねじ径は、固定する器具にかかる重量や負荷（引張荷重）に応じて、C-6（M6）からC-20（M20）などのラインナップから選びます。

全長の選定には、以下の計算式が基本となります。

アンカーの全長　≧　取付物の厚み　＋　ナット・ワッシャーの厚み　＋　コンクリートへの埋め込み深さ

特に重要なのが「埋め込み深さ」です。これはアンカーのサイズごとにメーカーが「基準埋め込み深さ」を定めており、例えばM10サイズであれば約40mmといった指定があります。これより浅いと十分な強気が出ず、逆に深すぎると芯棒を打ち込んでも先端がうまく開かない原因になります。カタログスペックを確認し、取付物の厚みを足したときに、しっかりコンクリート内に埋まる長さのアンカーを選定してください。

【ステップ別】オールアンカーの正しい施工方法

手順①：下穴の穿孔（ドリル径と深さの管理）

オールアンカーの強度を100%発揮させるための土台となるのが、下穴あけ（穿孔）です。振動ドリルやハンマードリルを使用し、コンクリートに対して垂直に穴を開けます。

ここで最も重要なのは「使用するドリルの刃の直径（穿孔径）」です。オールアンカーのサイズごとに指定の穿孔径が決まっており、例えばM10のアンカーであれば、下穴径は10.5mmといった指定があります。この径よりも大きな刃を使ってしまうと、アンカーを挿入した際にガタつきが生じ、芯棒を叩いても空回りして固着しません。また、穴の深さ（穿孔深さ）は、アンカーの埋め込み長さよりも少し深め（目安として＋5mm〜10mm程度）に開けるのが鉄則です。ぴったり同じ深さだと、後述する粉塵が底に溜まった際、アンカーが奥まで入りきらなくなります。

手順②：孔内の清掃（ダストポンプによる粉塵除去）

穴あけが完了したら、必ず行うべき重要なステップが「孔内（穴の中）の清掃」です。穴を開けた直後は、内部にコンクリートの削り粉（微細な粉塵）が大量に溜まっています。

この粉塵を放置したままアンカーを挿入すると、粉塵がクッションのようになってアンカーが奥まで入らなかったり、芯棒を打ち込んだ際に拡張部とコンクリート壁の間に粉塵が挟まり、摩擦力が激減して簡単に抜けてしまう原因になります。清掃の際は、市販の「ダストポンプ」や「ブロワー」を使って、穴の奥からしっかりと粉塵を吹き飛ばしてください。また、ブラシを穴に挿入して内壁に付着した粉を落とし、再度ポンプで吹き飛ばす、という作業を2〜3回繰り返すと、より確実な固着力が得られます。

手順③：アンカーの挿入と芯棒の打ち込み

穴の清掃が終わったら、アンカーを挿入します。このとき、あらかじめアンカーにナットとワッシャーをセットしておき、ナットの上面がアンカー本体のねじ山の先端（頭部）と「ツラ（同じ高さ）」になるように調整しておきます。こうすることで、万が一ハンマーがねじ山に当たっても、ねじ山が潰れてナットが回らなくなるトラブルを防ぐことができます。

アンカーを穴の奥までしっかりと差し込んだら、ハンマーを使って頭部から突き出している「芯棒」を叩き込みます。最初は軽く叩いて軸を安定させ、その後は垂直に力強く打ち込みます。芯棒がアンカー本体の頭部と平ら（フラット）になるまで完全に打ち込めば、内部で拡張が完了した合図です。

手順④：ナットの締め付けと最終確認

芯棒の打ち込みが完了したら、最後にレンチやスパナを使用してナットを締め付けます。アンカー自体は芯棒の打ち込みによってすでに固定されていますが、ナットを適正に締め付けることで、取付物とコンクリート面が隙間なく完全に密着し、ガタつきがなくなります。

締め付け時の注意点として、過度なトルク（力）で締め付けすぎないようにしてください。あまりに強く締めすぎると、コンクリート内部の拡張部に過剰な負荷がかかってコンクリートが割れてしまったり、アンカーのねじ山が破断したりすることがあります。手応えを感じ、取付物がしっかり固定されたことを確認できたら施工完了です。最後に、取付物を軽く揺らすなどして、グラつきがないか最終確認を行いましょう。

施工時に絶対にやってはいけない注意点とトラブル対処法

芯棒が曲がってしまった・奥まで入りきらない原因

施工時によくあるトラブルの一つが、「叩いている途中で芯棒が曲がってしまった」「いくら叩いても芯棒が奥まで入りきらない」という現象です。

芯棒が曲がる主な原因は、ハンマーで叩く角度が斜めになっていることです。必ず芯棒に対して真上から垂直にハンマーを当てるように意識してください。

また、芯棒が途中で止まってしまう原因の多くは、「下穴の清掃不足により、底に溜まった粉塵がアンカーの進入を邪魔している」か、「下穴の深さ自体が足りていない」ケースです。無理に叩き続けようとすると、芯棒が折れたり曲がったりしてアンカー全体が使い物にならなくなります。違和感を感じたら一度叩くのをやめ、下穴の条件を見直すことが大切です。

強度不足を招く「下穴が大きすぎる」問題

「アンカーが穴にスムーズに入らないと困るから」といって、指定よりも一回り大きな径のドリルで下穴を開けるのは絶対にNGです。

オールアンカーは、下穴の内径とアンカーの外径がほぼぴったり一致していることを前提に設計されています。下穴が大きすぎると、芯棒を打ち込んで先端が広がっても、穴の内壁まで金属が届かないか、届いたとしても非常に弱い接触力しか生まれません。結果として、ナットを締めた段階でアンカーごとズルズルと抜けてきたり、後から重荷がかかった瞬間にすっぽ抜けるという、大変危険な強度不足を招きます。必ず、アンカーの規格に指定された正しいドリル径を厳守してください。

不要になったオールアンカーの適切な処置方法（切断処理など）

前述の通り、オールアンカーは一度打設すると引き抜くことができません。建物のリフォームや器具の移設にともない、古いアンカーが不要になった場合は、抜くのではなく「切断・埋没処理」を行うのが一般的です。

具体的な処置手順としては、まず不要になったアンカーのナットを取り外します。その後、コンクリートの表面から突き出ているねじ部分を、ディスクグラインダー（サンダー）やボルトクリッパーなどの切断工具を使って、コンクリートの面（つら）ギリギリ、あるいは少し奥まった位置で切断します。

切断した後は、飛び出た金属のバリで怪我をしないよう、ハンマーで少し叩いてコンクリート内に沈め、上からモルタルやエポキシパテなどを充填して表面を平らに補修します。これにより、見た目も美しく、安全に処理することができます。

まとめ：確実な施工で安全な固定を

オールアンカー（芯棒打ち込み式アンカー）は、そのシンプルな構造と「芯棒を叩くだけ」という分かりやすい施工性から、あらゆる現場で信頼されている優れた建材です。

しかし、その高い固定力を100%引き出すためには、「適切な材質とサイズの選定」「指定通りのドリル径での穴あけ」「徹底した下穴の清掃」、そして「垂直な打ち込み」という、一つひとつの基本ステップを忠実に守ることが欠かせません。今回ご紹介した正しい手順と注意点を踏まえ、安全で強固な施工を行ってください。
