電池不要で100V・200Vを判別！マーベル検電器MT-12
エアコンの入れ替えやコンセントの交換では、作業前に回路が100Vか200Vかを確かめることが欠かせません。
改修履歴がわからない建物では、コンセントの形状だけで判断すると見落としが生じることがあります。
今回は株式会社マーベルの中山様からご紹介いただいた新製品、検電器MT-12を取り上げます。
100V・200Vの判別と光による検電確認に対応し、電池を使わない手のひらサイズの一台です。
現場で電圧確認が欠かせない理由や、検電器を正しく使うための基本とあわせて解説します。
この記事を読んでいただきたい方
エアコンの入れ替えやコンセント工事で、100Vと200Vの確認を確実に行いたい電気工事士の方。
電池式検電器の電池切れや予備電池の管理を負担に感じている方。
作業者全員に検電器を持たせたいと考えている現場管理者や工事会社の方。
この記事を読むとわかること
マーベルMT-12の仕様と、同じく100V・200Vの判別に対応するMT-200Vとの違い。
単相3線式の現場で100Vと200Vの判別が重要になる理由と、注意すべき異常のパターン。
エアコン入れ替え工事での具体的な電圧確認の手順。
検電器とテスターの使い分けや、使用前点検など正しい使い方の基本。
マーベルMT-12は電圧確認を手早く確実にする携帯用検電器

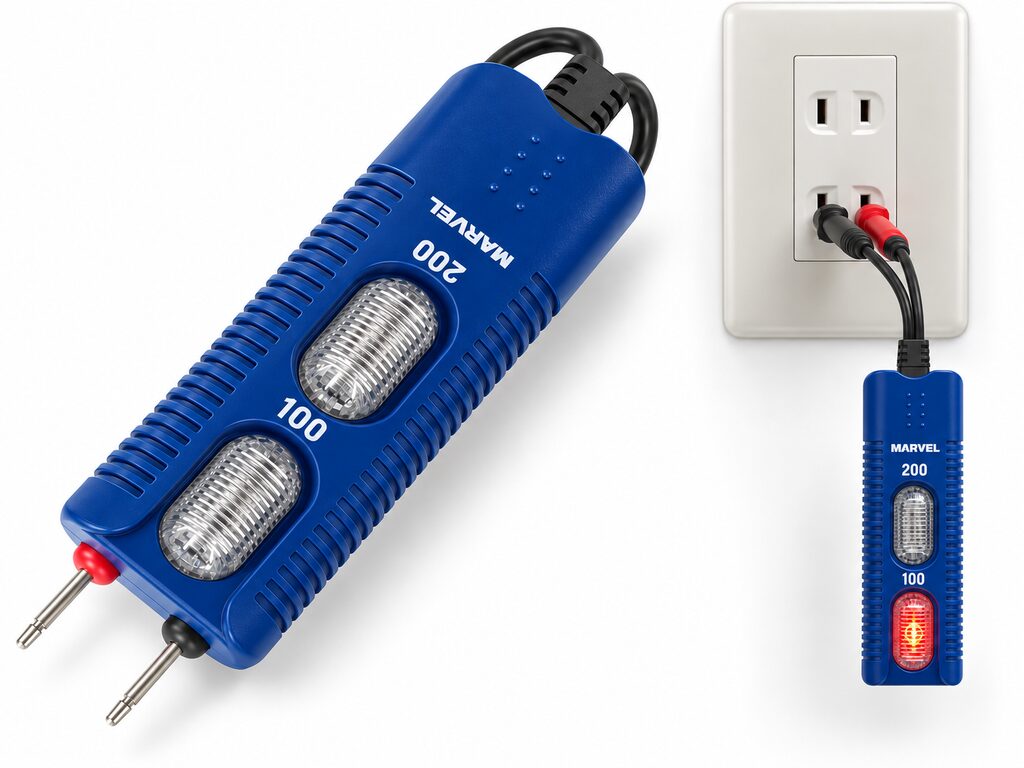

MT-12は、エアコンやコンセントの100V・200Vを光で判定する検電器です。
電池を必要としないため、電池切れで使えないという事態が起こりません。
高さ90mm、質量35gと小型で、日常の携帯工具に加えやすい点も特長です。
MT-12の製品仕様とMT-200Vとの比較
マーベルには、100V・200Vの判別に対応した電池式の検電器MT-200Vもあります。
2機種の仕様を並べると、MT-12の特長がよくわかります。
| 項目 | MT-12 | MT-200V |
|---|---|---|
| 品名 | 検電器 100V・200V用 | 100V・200V判別機能付 検電器 |
| 100V・200V判別 | 対応（光で判定） | 対応 |
| 電池 | 不要 | 使用 |
| 本体サイズ | 高さ90×幅30×奥行17mm | 高さ147×幅28×奥行21.5mm |
| 質量 | 35g | 35g（電池含む） |
| JANコード | 4992456307580 | ― |
MT-12は電池が不要なうえ、高さはMT-200Vより57mm短くなっています。
胸ポケットにも収まる大きさのため、取りに戻る手間なく必要な場面ですぐに使えます。
単相3線式の現場で100V・200Vの判別が欠かせない理由
住宅や小規模な店舗の多くは、単相3線式で電気が供給されています。
電圧線と中性線の間からは100V、2本の電圧線の間からは200Vを取り出せるため、同じ分電盤の中に100Vと200Vの回路が混在します。
そのため、回路ごとに電圧が異なることを前提に確認する必要があります。
電圧ごとの主な機器と確認時の注意点
| 項目 | 内容 | ポイント |
|---|---|---|
| 100V回路 | 照明、一般コンセント、能力の小さいルームエアコンなど | エアコン専用回路には15Aと20Aがあり、刃受けの形状が異なります。 |
| 200V回路 | 能力の大きいルームエアコン、IHクッキングヒーター、電気温水器など | 機器の定格電圧と回路の電圧が一致しているかを、銘板と検電の両方で確かめます。 |
| コンセント形状 | 電圧と電流容量ごとに刃受けの形状が定められています。 | 改修履歴が不明な建物では、形状だけで判断せず実際の電圧を確認します。 |
| 中性線の欠相 | 中性線が外れると、100V回路に100Vを超える電圧がかかることがあります。 | 分電盤まわりの工事後や、機器の異常が続く場合は各回路の電圧を確認します。 |
エアコン入れ替え工事での確認手順
まず既存機と新しい機種の銘板で、それぞれの定格電圧を確認します。
次にコンセントの形状を確認し、最後に検電器で実際の回路の電圧を確かめます。
新しい機種の電圧が既存の回路と異なる場合は、分電盤での電圧切替やコンセントの交換が必要です。
これらは電気工事士でなければ行えない作業のため、事前に工事の範囲を整理しておくと段取りがスムーズです。
電池不要がもたらす管理上の利点
電池式の検電器は、電池が消耗すると表示が弱くなったり、点灯しなくなったりします。
電池チェック機能があっても、予備電池の用意や交換のタイミングの管理は欠かせません。
MT-12は電池を使わないため、この管理そのものが不要になります。
作業者ごとに配備する場合でも、電池の補充や交換の手間が台数分増えることはありません。
検電器を正しく使うための基本
検電器は、電圧の有無と区分を素早く確かめるための工具です。
正確な電圧値を知りたい場合はテスターを使うなど、目的に応じて使い分けます。
使用前の動作確認を習慣にする
電池不要の検電器でも、使用前に電圧がかかっているとわかっている箇所で表示を確認しておくことが基本です。
正しく表示されることを確かめてから作業箇所を検電すれば、判断の誤りを防げます。
検電後も安全措置を徹底する
検電で電圧がないことを確かめたあとも、ブレーカーを切り、操作禁止の表示を行ってから作業します。
使用できる電圧範囲や正しい使い方は、必ず取扱説明書で確認してください。
よくある質問（FAQ）
Q1. 検電器とテスターはどう使い分ければよいですか？
A1. 電圧の有無や100V・200Vの区分を素早く確かめるなら検電器、正確な電圧値を測るならテスターが適しています。
Q2. MT-12とMT-200Vはどちらを選べばよいですか？
A2. 電池の管理をなくしたい方や、より小さく持ち歩きたい方にはMT-12が適しています。
Q3. 電池不要でも使用前の点検は必要ですか？
A3. 必要です。電圧がかかっているとわかっている箇所で表示を確認してから使用してください。
Q4. コンセントの形状を見れば電圧はわかりませんか？
A4. 目安にはなりますが、改修履歴が不明な建物では形状と実際の電圧が一致しない可能性もあるため、検電での確認をおすすめします。
Q5. 100Vのエアコンを200Vの機種に入れ替えるときは何が必要ですか？
A5. 分電盤での電圧切替やコンセントの交換が必要になる場合があり、これらは電気工事士が行う作業です。
Q6. 中性線の欠相とは何ですか？
A6. 単相3線式で中性線が外れる不具合で、100V回路に100Vを超える電圧がかかり、機器の故障につながることがあります。
Q7. 価格や納期、複数台の見積りは相談できますか？
A7. 山内商事までお問い合わせください。品番MT-12とご希望の数量をお知らせいただくとスムーズです。
まとめ
単相3線式の現場では100Vと200Vの回路が混在するため、作業前の電圧確認が欠かせません。
マーベルのMT-12は、100V・200Vを光で判定し、電池不要で管理の手間がかからない検電器です。
高さ90mm・質量35gで常に持ち歩けるため、確認の省略を防ぎ、確実な作業を支えます。
作業者全員への配備や複数台のお見積りは、山内商事までお気軽にご相談ください。
